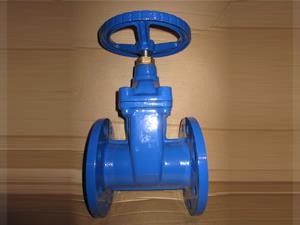

Z45X型暗杆橡胶闸阀
国机暗杆橡胶闸阀一种密封效果好、易于安装的弹性座封闸阀，国机阀门为用户提供了十余种规格Z45X型暗杆橡胶闸阀产品，适用介质：水、油、气及非腐蚀性介质，适用温度：≤200℃，您可根据具体工况环境选择。
产地：
供应商：天津国机沃茨阀门有限公司
电话：13902012428 传真：022-66224149
Z45X型暗杆橡胶闸阀详细介绍
Z45X型暗杆橡胶闸阀是国机阀门推荐给各种流体管路用户的一种密封效果好、易于安装的弹性座封闸阀，主要适用于液、气介质管路和设备中作接通和断流之用。与传统闸阀相比，国机阀门Z45X型暗杆橡胶闸阀阀板表面全部包覆优质橡胶，密封效果更好、无渗漏、不生锈、使用寿命更长；同时易于安装维护，可有效的节约用户安装空间，实现在线快速维修，现已广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
国机Z45X型暗杆橡胶闸阀产品特点：
1、设计合理：采用整体阀盖暗杆设计，结构紧凑，有效的节约安装空间。
2、整体包胶：闸板表面全面包覆优质橡胶，具有高弹性、长寿命、无渗漏特点。
3、平底直通：阀体底部设计无凹槽，流阻小，无污物堆积造成阀门渗漏或损坏现象；
4、无腐蚀、水锈：阀体内腔进行喷涂处理，长期使用无腐蚀和水锈产生，有效的防止二次污染；
5、易于安装维护：使用过程中无须将阀门从管道上卸下，可实现在线快速维护。
国机Z45X型暗杆橡胶闸阀产品特点：
1、设计合理：采用整体阀盖暗杆设计，结构紧凑，有效的节约安装空间。
2、整体包胶：闸板表面全面包覆优质橡胶，具有高弹性、长寿命、无渗漏特点。
3、平底直通：阀体底部设计无凹槽，流阻小，无污物堆积造成阀门渗漏或损坏现象；
4、无腐蚀、水锈：阀体内腔进行喷涂处理，长期使用无腐蚀和水锈产生，有效的防止二次污染；
5、易于安装维护：使用过程中无须将阀门从管道上卸下，可实现在线快速维护。

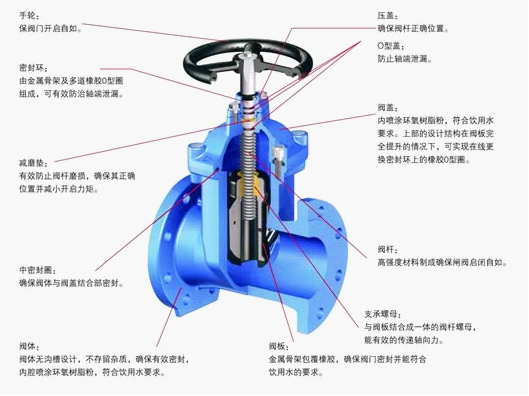

更多Z45X型暗杆橡胶闸阀的结构组成与工作原理：
如上图所示，国机阀门Z45X型暗杆橡胶闸阀为双法兰暗杆式，主要由阀体、阀瓣、阀轴、阀盖及传动装置组成，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置，达到启闭效果。
温馨提示：

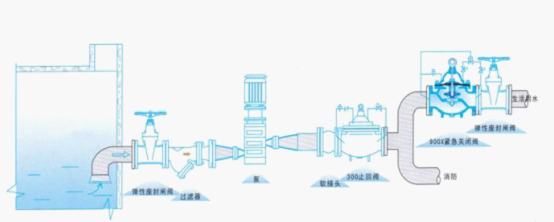

阀门的安装是否合理直接影响管路的正常使用，为了保障用户利益，国机阀门为用户提供以下Z45X型暗杆橡胶闸阀安装示意图，供用户参考：
温馨提示：
阀门的安装是否合理直接影响管路的正常使用，为了保障用户利益，国机阀门为用户提供以下Z45X型暗杆橡胶闸阀安装示意图，供用户参考：
选型提醒：
国机阀门具备年产Z45X型暗杆橡胶闸阀3.5万套的生产能力，为用户提供了十余种规格Z45X型暗杆橡胶闸阀产品，适用介质：水、油、气及非腐蚀性介质，适用温度：≤200℃，您可根据具体工况环境选择，选型参考：[表-Z45X技术参数及尺寸]。如果现有产品不能满足您的需求，国机阀门可以根据用户需求，设计专用型号产品，您可以随时拨打国机阀门服务热线：13902012428，提供产品的运用介质、温度、压力、管道尺寸等相关技术参数，由国机阀门专业工程师为您提供最合理的解决方案。
国机阀门具备年产Z45X型暗杆橡胶闸阀3.5万套的生产能力，为用户提供了十余种规格Z45X型暗杆橡胶闸阀产品，适用介质：水、油、气及非腐蚀性介质，适用温度：≤200℃，您可根据具体工况环境选择，选型参考：[表-Z45X技术参数及尺寸]。如果现有产品不能满足您的需求，国机阀门可以根据用户需求，设计专用型号产品，您可以随时拨打国机阀门服务热线：13902012428，提供产品的运用介质、温度、压力、管道尺寸等相关技术参数，由国机阀门专业工程师为您提供最合理的解决方案。
主要性能参数Main Performance Parameters:
公称压力 Nominal Pressure PN （MPa） | 1.0 | 1.6 | |||
适用温度 Suitable Temp ℃ | ≤120 | ≤120 | |||
适用介质 Suitable Media | 水、油、气及非腐蚀性介质 Water, oils, air and in corrosive | ||||
主要材料 Materials of Main Parts: | 灰铸铁、黄铜、碳钢镀铬、不锈钢、聚四氟乙烯、橡胶 Cast Iron , Bronze , Carbon Steel , Stainless steel , Rubber | ||||
设计标准 Design Standard | GB/T 12232-2005 | 试验检验标准 Testing standard | GB/T 13927-1992 | ||
主要连接尺寸及Overall & Connection Dimensions:
公称通径 Nominal Diameter DN (mm) | L | D | D1 | n-d | D0 | H(≈) | |
长结构 Long Body | 短结构 short Body | ||||||
50 | 178 | 150 | 165 | 125 | 4-18 | 165 | 320 |
65 | 190 | 170 | 185 | 145 | 4-18 | 185 | 360 |
80 | 203 | 180 | 200 | 160 | 8-18 | 200 | 390 |
100 | 229 | 190 | 220 | 180 | 8-18 | 220 | 450 |
125 | 254 | 200 | 250 | 210 | 8-18 | 250 | 490 |
150 | 267 | 210 | 285 | 240 | 8-22 | 285 | 560 |
200 | 292 | 230 | 340 | 295 | 8-22/12-22 | 340 | 660 |
250 | 330 | 250 | 395/405 | 350/355 | 12-22/12-26 | 395 | 760 |
300 | 356 | 270 | 445/460 | 400/410 | 12-22/12-26 | 445 | 850 |
350 | 381 | 290 | 505/520 | 460/470 | 16-22/16-26 | 450 | 950 |
400 | 406 | 310 | 565/580 | 515/525 | 16-28/16-30 | 450 | 1020 |
服务承诺：
国机阀门是集产品的研发、设计、生产、安装、销售、服务于一体的专业化阀门制造企业，主要为用户提供蝶阀、闸阀、球阀、截止阀、水利控制阀、脱硫阀、过滤器等系列产品，年生产能力7000吨左右，产品已覆盖全国，并远销亚洲、欧洲、南美洲、非洲等国家，年出口额达1000万美元。一旦您选择国机阀门，我司郑重承诺：
1、所有阀门产品，国机阀门均免费负责货物包装及安全发送。
2、所有阀门产品出厂前均按相关标准进行严格的性能检验、调校与测试，保证质量达标。
3、为保障用户权益，国机阀门所有出厂产品，承诺一年质保、免费维修。
法律声明：
以上有关Z45X型暗杆橡胶闸阀产品介绍均为国机阀门真实的图片、视频和文字资料，由中科四方商臻团队整理编辑，国机阀门对内容真实性承担全部法律责任并由沧州建平律师事务所封金良律师和陈更显律师提供内容版权法律保护支持，对于任何同行的剽窃行为，国机阀门将会通过快递律师函、网站公开律师函，法律起诉等多种方式维护自己的版权，希望各位同行朋友尊重我司劳动成果，以免对您的企业形象造成不良影响，也请各位尊敬的客户朋友务必小心审查以防被不良商贩欺骗。
国机阀门是集产品的研发、设计、生产、安装、销售、服务于一体的专业化阀门制造企业，主要为用户提供蝶阀、闸阀、球阀、截止阀、水利控制阀、脱硫阀、过滤器等系列产品，年生产能力7000吨左右，产品已覆盖全国，并远销亚洲、欧洲、南美洲、非洲等国家，年出口额达1000万美元。一旦您选择国机阀门，我司郑重承诺：
1、所有阀门产品，国机阀门均免费负责货物包装及安全发送。
2、所有阀门产品出厂前均按相关标准进行严格的性能检验、调校与测试，保证质量达标。
3、为保障用户权益，国机阀门所有出厂产品，承诺一年质保、免费维修。
法律声明：
以上有关Z45X型暗杆橡胶闸阀产品介绍均为国机阀门真实的图片、视频和文字资料，由中科四方商臻团队整理编辑，国机阀门对内容真实性承担全部法律责任并由沧州建平律师事务所封金良律师和陈更显律师提供内容版权法律保护支持，对于任何同行的剽窃行为，国机阀门将会通过快递律师函、网站公开律师函，法律起诉等多种方式维护自己的版权，希望各位同行朋友尊重我司劳动成果，以免对您的企业形象造成不良影响，也请各位尊敬的客户朋友务必小心审查以防被不良商贩欺骗。
感谢您对国机阀门的关注与支持，国机阀门新浪官方微博 @国机阀门 随时了解国机阀门官方资讯，我们愿同各界朋友携手奋斗，为国民经济的发展贡献力量。
