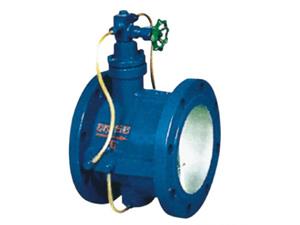

HH49X蝶式微阻缓闭止回阀

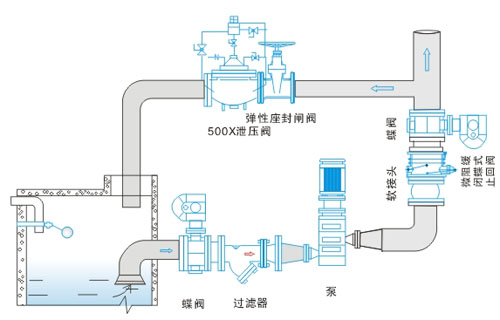

HH49X蝶式微阻缓闭止回阀是国机阀门针对工业给排水、污水处理厂的管路系统安全而设计开发的节能阀，通常安装在水泵出口，既防止介质倒流，又有效限制破坏性水锤，保证水泵和管路不受损坏，因而在净水、源水、污水、海水等介质的供、排水管道上应用广泛。
产地：
供应商：天津国机沃茨阀门有限公司
电话：13902012428 传真：022-66224149

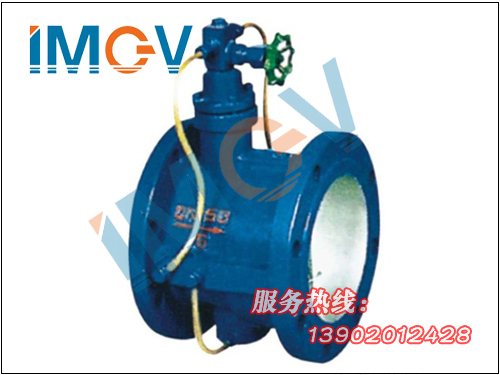

HH49X蝶式微阻缓闭止回阀详细介绍
HH49X蝶式微阻缓闭止回阀是国机阀门针对工业给排水、污水处理厂的管路系统安全而设计开发的节能阀，通常安装在水泵出口，既防止介质倒流，又有效限制破坏性水锤，保证水泵和管路不受损坏，因而在净水、源水、污水、海水等介质的供、排水管道上应用广泛。近年来，国机阀门生产的HH49X蝶式微阻缓闭止回阀以其独特的设计赢得了石油、石化、冶金等一大批工业用户的信赖，在水处理、化工、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械、电子工业、城建、工业管道、通用零部件、消防暖通等众多领域发挥了极其重要的作用。
国机阀门精选优质不锈钢、铸纲、铸铁、锻钢、铝合金、A105、316、304等，经图纸设计-原料-射芯-造型-熔炼-浇铸-清砂-打磨-精加工-喷塑-组装-测试-包装等多道工序锻造高品质HH49X微阻缓闭蝶型消声止回阀，该阀结构新颖、体积小、流体阻力小、启闭平稳、密封可靠、耐磨损、使用寿命长，且油压、缓闭不受介质影响，是工业用水和城巿排污的首选产品。
国机阀门HH49X蝶式微阻缓闭止回阀产品亮点：
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破环性水锤。
3、采用橡胶软密封，封闭性能好、耐磨损、使用寿命长。
4、橡胶缓冲，启闭平稳、无震动、无噪音。
5、与传统止回阀相比，流阻小、节能效果明显。
国机阀门HH49X蝶式微阻缓闭止回阀工作原理
为保证HH49X蝶式微阻缓闭止回阀工作安全，国机阀门精选阀体、阀瓣、缓冲装置和微量调节阀等原厂配件，阀门运行可靠。当介质正向流过时，阀板受介质压力作用下打开，由于阀板同时受弹簧扭矩和活塞组件的双重反作用力下，开启比较缓慢。当介质逆向流动时，扭转弹簧的弹力和介质的作用力使得阀板关闭，当关闭到80°左右时，活塞组件的作用力使得阀板缓慢的关闭，从而完全密封。达到了缓闭止回消声，纺织水锤的作用。
温馨提示：
国机阀门总结多年实际经验，总结出以下HH49X蝶式微阻缓闭止回阀使用技巧供您参考：
1、当水介质倒流时，阀瓣先速闭后缓闭，缓闭时间可在0~60秒内任意调节。
2、当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍。
3、介质倒流时，可调节到水泵倒转速度不超过电机额定转速的1.3倍。
国机阀门总结多年实际经验，总结出以下HH49X蝶式微阻缓闭止回阀使用技巧供您参考：
1、当水介质倒流时，阀瓣先速闭后缓闭，缓闭时间可在0~60秒内任意调节。
2、当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍。
3、介质倒流时，可调节到水泵倒转速度不超过电机额定转速的1.3倍。
选型说明：
国机阀门设计力量雄厚，现可根据实际需求提供公称压力为1.0MPa一2.5MPa、公称通径为40～1000mm的HH49X蝶式微阻缓闭止回阀，缓闭时间3~60秒，适用于0～80℃的工作温度，您可根据实际介质特性、环境温度、密封要求、工作压力、管道尺寸选择合适的止回阀。如HH49X蝶式微阻缓闭止回阀用于较为重要或复杂的环境中，建议您拨打国机阀门服务热线：13902012428，由专业工程师为您提供更合理、更科学的选型方案！
国机阀门设计力量雄厚，现可根据实际需求提供公称压力为1.0MPa一2.5MPa、公称通径为40～1000mm的HH49X蝶式微阻缓闭止回阀，缓闭时间3~60秒，适用于0～80℃的工作温度，您可根据实际介质特性、环境温度、密封要求、工作压力、管道尺寸选择合适的止回阀。如HH49X蝶式微阻缓闭止回阀用于较为重要或复杂的环境中，建议您拨打国机阀门服务热线：13902012428，由专业工程师为您提供更合理、更科学的选型方案！
公称通径DN | 尺 寸 (mm) | ||||||||
mm | in | D | D1 | D2 | H | H1 | L | Z-фd | 螺栓 |
150 | 6 | 280 | 240 | 210 | 228 | 172 | 210 | 8-ф23 | 8-M20 |
200 | 8 | 335 | 295 | 265 | 270 | 210 | 230 | 8-ф23 | 8-M20 |
250 | 10 | 390 | 350 | 320 | 305 | 240 | 250 | 12-ф23 | 12-M20 |
300 | 12 | 440 | 400 | 368 | 367 | 264 | 270 | 12-ф23 | 12-M20 |
350 | 14 | 500 | 460 | 428 | 422 | 294 | 290 | 16-ф23 | 16-M20 |
400 | 16 | 565 | 515 | 482 | 462 | 324 | 310 | 16-ф23 | 16-M22 |
450 | 18 | 615 | 565 | 532 | 497 | 351 | 330 | 20-ф25 | 20-M22 |
500 | 20 | 670 | 620 | 585 | 532 | 379 | 350 | 20-ф25 | 20-M22 |
600 | 24 | 780 | 725 | 685 | 607 | 434 | 390 | 20-ф30 | 20-M27 |
700 | 28 | 895 | 840 | 800 | 702 | 491 | 430 | 24-ф30 | 24-M27 |
800 | 32 | 1010 | 950 | 905 | 792 | 549 | 470 | 24-ф34 | 24-M30 |
如HH49X蝶式微阻缓闭止回阀不能满足您的管道系统需求，国机阀门还可提供H77X对夹式蝶形止回阀、 H47X型微阻缓闭止回阀、H41H国标升降式止回阀、H44H国标旋启式止回阀等止回阀系列产品，欢迎致电垂询！
服务承诺：
国机阀门是集产品的研发、设计、生产、安装、销售、服务于一体的专业化阀门制造企业，主要为用户提供蝶阀、闸阀、球阀、截止阀、水利控制阀、脱硫阀、过滤器等系列产品，年生产能力7000吨左右，产品已覆盖全国，并远销亚洲、欧洲、南美洲、非洲等国家，年出口额达1000万美元。
一旦您选择国机阀门，我司郑重承诺：
1、所有阀门产品，国机阀门均免费负责货物包装及安全发送。
2、所有阀门产品出厂前均按相关标准进行严格的性能检验、调校与测试，保证质量达标。
3、为保障用户权益，国机阀门所有出厂产品，承诺一年质保、免费维修。
