蝶阀又叫翻板阀，是指启闭件为圆盘，通过围绕阀杆旋转来达到开启或关闭的既能切断又能截流的一种阀门。近年来，蝶阀已经发展成为国家重点推荐产品，DN300毫米以上的管道中蝶阀已逐渐代替了闸阀。蝶阀与闸阀相比具有开闭时间短、操作力矩小、安装空间小和重量轻等优势。比如：DN1000阀门，蝶阀约重2T，而闸阀则要3.5T，除重量轻外，蝶阀更易与各种驱动装置组合，有良好的耐久性和可靠性。
蝶阀亦是国机阀门主推阀门系列，销售额占全年总销量的70%强。公司各类阀门已广泛应用于国内外发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等多种工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上。比如，蝶阀可以运送泥浆，在管道口积存液体最少，能保证阀门的正常工作。国机阀门蝶阀产品受到内蒙古星光煤炭股份有限公司、中国石化大港石化股份有限公司、天津赛瑞机械设备有限公司等国内知名合作厂家的一致赞誉。
蝶阀产品特点：
结构简单、体积小、重量轻、节省耗材，为用户节省投资成本；
既可截止又可调节，具有良好的流体控制特性和关闭密封性能，应用范围广；
开关迅速，90°往复回转，驱动力矩小；
蝶板采用流线形设计，流体阻力损失小；
阀杆采用通杆结构，有良好的综合力学性能和抗腐蚀性，抗擦伤性。
结构特点及工作原理：
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
蝶阀启闭时阀杆只作旋转运动而不作升降运行，与蝶板锥销固定，外伸端为防冲出型设计，避免在阀杆与蝶板连接处意外断裂时阀杆崩出，阀杆的填料不易破坏，密封可靠。
分类形式：
蝶阀是国内最为常用、技术最为成熟的阀门品种之一，分类方式也根据用户不同习惯不尽相同，国机阀门特总结如下供您参考：
根据结构形式分为：中心密封蝶阀、单偏心密封蝶阀、双偏心密封蝶阀、三偏心密封蝶阀；
根据连接方式分为：对夹连接蝶阀、法兰连接蝶阀、对焊连接蝶阀及凸耳对夹连接蝶阀；
根据密封面材质分为：软密封蝶阀、金属硬密封蝶阀；
根据密封形式分为：强制密封蝶阀、充压密封蝶阀、自动密封蝶阀；
根据工作压力分为：真空蝶阀、低压蝶阀、中压蝶阀、高压蝶阀、超高压蝶阀；
根据工作温度分为：高温蝶阀、中温蝶阀、常温蝶阀、低温蝶阀、超低温蝶阀；
根据驱动形式分为：手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。
选型提醒：
蝶阀亦是国机阀门主推阀门系列，销售额占全年总销量的70%强。公司各类阀门已广泛应用于国内外发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等多种工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上。比如，蝶阀可以运送泥浆，在管道口积存液体最少，能保证阀门的正常工作。国机阀门蝶阀产品受到内蒙古星光煤炭股份有限公司、中国石化大港石化股份有限公司、天津赛瑞机械设备有限公司等国内知名合作厂家的一致赞誉。
蝶阀产品特点：
结构简单、体积小、重量轻、节省耗材，为用户节省投资成本；
既可截止又可调节，具有良好的流体控制特性和关闭密封性能，应用范围广；
开关迅速，90°往复回转，驱动力矩小；
蝶板采用流线形设计，流体阻力损失小；
阀杆采用通杆结构，有良好的综合力学性能和抗腐蚀性，抗擦伤性。
结构特点及工作原理：
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
蝶阀启闭时阀杆只作旋转运动而不作升降运行，与蝶板锥销固定，外伸端为防冲出型设计，避免在阀杆与蝶板连接处意外断裂时阀杆崩出，阀杆的填料不易破坏，密封可靠。
分类形式：
蝶阀是国内最为常用、技术最为成熟的阀门品种之一，分类方式也根据用户不同习惯不尽相同，国机阀门特总结如下供您参考：
根据结构形式分为：中心密封蝶阀、单偏心密封蝶阀、双偏心密封蝶阀、三偏心密封蝶阀；
根据连接方式分为：对夹连接蝶阀、法兰连接蝶阀、对焊连接蝶阀及凸耳对夹连接蝶阀；
根据密封面材质分为：软密封蝶阀、金属硬密封蝶阀；
根据密封形式分为：强制密封蝶阀、充压密封蝶阀、自动密封蝶阀；
根据工作压力分为：真空蝶阀、低压蝶阀、中压蝶阀、高压蝶阀、超高压蝶阀；
根据工作温度分为：高温蝶阀、中温蝶阀、常温蝶阀、低温蝶阀、超低温蝶阀；
根据驱动形式分为：手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。
选型提醒：
国机阀门为广大用户提供各种不同壳体材质、不同密封材料的蝶阀，满足不同温度、不同压力、不同介质的工况环境，比如：为高温介质的烟风道和煤气管道用户提供的大型高温蝶阀采用的是钢板焊接而成，阀板的密封圈采用金属环替代橡胶管，以保证密封性和阀门的使用寿命。以下提供我公司蝶阀产品列表供您参考，也建议您随时拨打我公司服务热线：13902012428。由公司专业技术人员根据您的具体需求提供最为合理的选型建议，为您节省时间和精力。
国机蝶阀系列产品列表如下：

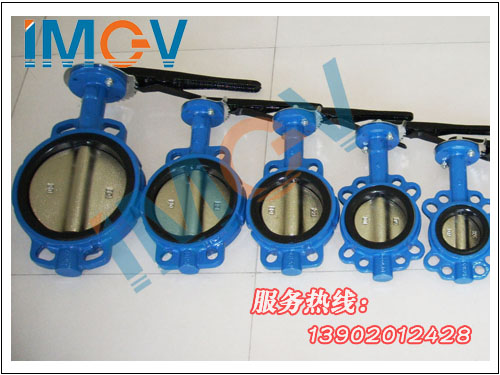

A型对夹式蝶阀D7A1X作为国家级重点新产品，是国机阀门引进美国先进技术，在传统蝶阀结构上改进的高性能蝶阀新品。国机阀门A型对夹式蝶阀D7A1X采用一截式阀轴和特殊斜锥椭圆密封结构，在开启瞬间密封面即分离，关闭接触即密封，有效延长蝶阀使用寿命、密封性能达到最佳。
国机阀门LT型单夹蝶阀D7LIX又称凸耳式单夹式蝶阀，是国机阀门根据给排水管道、气体管道用户调节流量和截流介质需求而开发的一种设计新颖、安装灵活的新型蝶阀。阀门气体试验泄漏为零，达到完全密封；启闭试验多达数万次，使用寿命更长。
D341X法兰中心板式蝶阀是一种阀体与橡胶阀座之间采用橡胶硫化膜固接为一体的法兰连接中心板式蝶阀，适用于水、油、气等各种气体或者液体介质。阀门稳定性和密封性强，广受客户好评。
SD341X伸缩型法兰蝶阀是集伸缩器和法兰式蝶阀功能于一体的多功能硬密封蝶阀，国机阀门在法兰蝶阀基础上增设伸缩节，可消除管线热应力，特别适用于替换老管线上的阀门，现已广泛用于石油、化工、医药、电力、给排水、气体管路上，可自动补偿管道热胀冷缩，是调节流量和截流介质的最佳装置。
D371X-2507脱硫蝶阀阀板采用不锈钢材质，具有良好的耐高温、耐低温、耐腐蚀、耐光、耐老化性能，使用寿命达10000次以上，同时具备流量凋节功能和关闭密封特性，除脱硫行业外，D371X-2507脱硫蝶阀在海水淡化、污水处理、医药卫生等领域也得到了广泛的应用。
国机阀门PTFE耐腐蝶阀是应有耐强酸、强碱及高氧化性需求的用户，专门开发的一种具有特殊耐腐性能的衬胶蝶阀。该阀采用特殊的高温模压衬胶工艺，阀体、蝶板、阀杆等过流部件上采用较厚的高分子材料具有优良的耐酸、耐碱、耐磨性能。
D343X-10法兰软密封偏心蝶阀是国机阀门在普通蝶阀基础上，配置独特偏心设计的新型蝶阀。该阀门充分利用偏心效应，可实现阀门开启时阀座与密封圈瞬间脱离，在90度行程上完全消除摩擦磨损，有效延长阀门寿命，在冶金、化工、电力、市政、水厂等空气管道系统中应用广泛。
国机D373H双向高压金属硬密封蝶阀采用三偏心多层次金属密封结构，无机械磨损，实现了金属硬密封蝶阀正反双向密封零泄漏，安装时不受介质流向的限制，不受空间位置影响，可在任何方向安装，为用户的使用带来便捷。
D71J-J衬胶蝶阀是国机阀门为满足石油、化工、冶金、水电等领域的管路系统介质输送及流量控制而设计的高性能蝶阀品，通常水平安装于管道中，适用于80～120℃的工作温度。与传统蝶阀相比，D71J-J衬胶蝶阀耐高温、操作轻便、启闭无磨擦，可用于各种工业管道中液体、气体输送。
|
