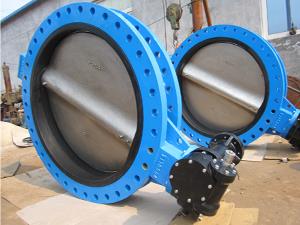

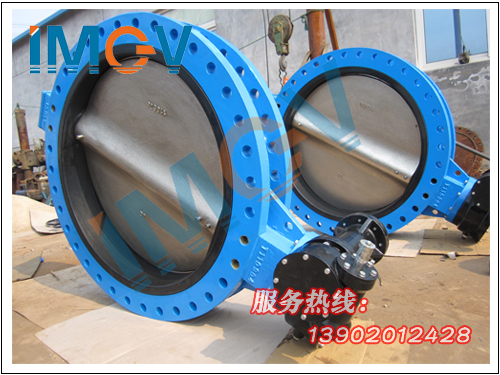

国机沃茨法兰蝶阀,U型法兰蝶阀-U型法兰蝶阀 体积小，重量轻

U型法兰蝶阀是一种阀体采用U型法兰的优质蝶阀，也叫U型对夹蝶阀，在管道中起到截止或者调节的作用，与闸阀比体积更小、重量更轻、使用更方便，适用于水、气、酸碱、油品等不同介质。U型法兰蝶阀的蝶板安装于管道的直径方向，蝶板的回转中心（即阀杆的中心）位于阀体的中心线和蝶板的密封面截面上，结构简单、紧凑，容易拆装及维修，90°回转启闭迅速，广泛应用于食品，医药、哈药集团总厂、天津顶新食品有限公司等行业。



蝶板采用聚四氟乙烯全包覆，具有摩擦系数低、不易磨损、不易老化等特性，使用寿命长；

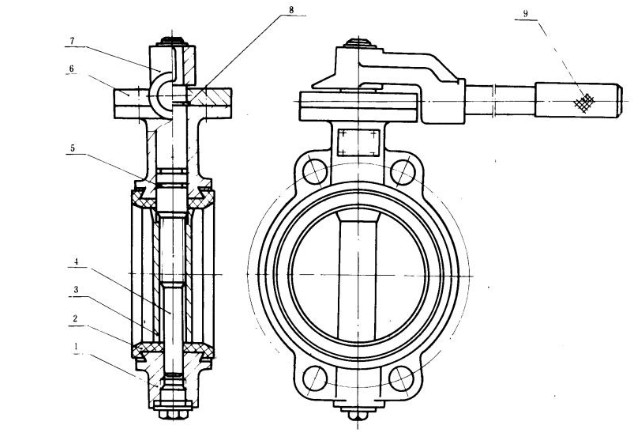

1、阀体 2、阀座 3、蝶板 4、阀杆 5、密封圈 6、限位盘 7、手柄回转体 8、对开环 9、手柄



如图所示，U型法兰蝶阀只由少数几个零件组成，只需旋转90°即可快速启闭，操作简单，该阀门具有良好的流体控制特性。在U型法兰蝶阀阀体的圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则处于全开状态。U型法兰蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，通过该阀门所产生的压力降到很小，故具有较好的流量控制特性。

选型提醒：
国机阀门U型法兰蝶阀既可以使用贯穿螺栓，也可以用单侧螺栓分别连接。公司为不同用户提供弹密封和金属的密封两种密封型式；手动、蜗轮传动、气动、电动、液动等驱动方式；常规型号备有定量现货，如有特殊需求，建议您随时拨打国机阀门服务热线：13902012428，提供您的具体要求，国机专业技术人员会回复给您最为合理的解决方案。

【参数表】



公称直径	手柄 DN40-DN200，蜗轮DN40-DN1200
公称压力	PN1.0-1.6
适用介质	水、气、酸碱、油品等
适用温度	-23℃～+93℃(根据阀座材质而定)
阀体标准	国标、美标、日标
阀体材质	铸铁、球墨铸铁、铸钢、不锈钢、铝青铜
阀座材质	天然胶X1、海帕伦X2、乙丙橡胶X3、氯丁橡胶X4、橡胶X5、、氟橡胶X7、耐热乙丙橡胶X9、聚四氟乙烯F4 。   耐磨橡胶X6
阀板材质	球墨铸铁、不锈钢、铝青铜、碳钢、尼龙板、衬胶板、考四氟板
驱动方式	手动、蜗轮传动、气动、电动、液动
传动装置	蜗轮传动装置采用钢板冲压,带显示表盘



除U型法兰蝶阀外，国机阀门还为广大用户提供A型对夹蝶阀、LT型单夹蝶阀、法兰中心板式蝶阀、金属硬密封蝶阀、衬胶蝶阀等蝶阀替代产品，还为有特殊需求的用户提供脱硫蝶阀、耐腐蝶阀、伸缩型法兰蝶阀等应用于特殊介质的蝶阀产品，欢迎您随时咨询。
